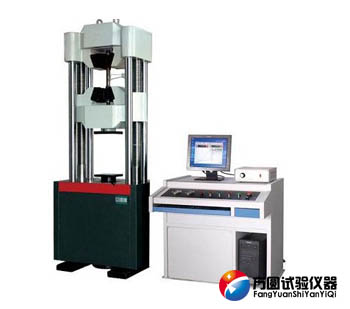

WEW-1500D/2000D微機屏顯液壓萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后可對水泥、混凝土、磚、瓦、橡膠及其制品進行檢測。

 　　WEW-1500D/2000D微機屏顯液壓萬能試驗機由四立柱雙絲杠油缸下置式高強度主機及琴式油源控制柜組成，油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方，壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現，中橫梁升降采用鏈條傳動。手動調整送油閥進油量來實現材料的拉伸、壓縮、彎曲等試驗。試驗結束后自動采取材料的FM、REH、REL、RPO.2、RP1、RM和彈性模量E等實驗結果。

性能特點：

 　　1、特制超厚鉗口座在鉗口夾持試樣時、使鉗口完全包容在鉗口座體內，使試樣夾持更加可靠，杜絕了因鉗口座淺而呈喇叭狀變形損壞的可能，大大提高了設備的使用壽命。

 　　2、在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。

 　　3、測控軟件基于中文windowsXP操作系統平臺，具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式、可滿足不同材料的測試。對已相同條件的試樣一次輸入批量自動生成，還可制作條件模板。

 　　4、WEW-D試驗力顯示全程分辨率不變，以確保試驗數據測量的準確性。

 　　5、實驗數據（試驗力、加載速率）和試驗曲線隨試驗過程實時屏幕顯示。

 　　6、實驗結束后試驗數據自動分析、自動存儲和打印。

 　　7、當負荷超過滿量程的2%-5%時自動過載保護停機

 　　8、根據試驗日期可自動查詢相關歷史記錄

 　　9、WEW-D系列微機屏顯式液壓萬能試驗機軟件預留數據庫接口，方便于實驗室間局域聯網，便于實驗數據管理。



技術參數：

產品型號	WEW-600D	WEW-1000D	WEW-1500D			WEW-2000D
主機結構形式	雙立柱雙絲杠油缸下置式結構
最大試驗力	600 kN	1000 kN	1500 kN			2000 kN
試驗機級別	1級
試驗力測量范圍	2%-100%
力分辨率	1/300000
變形測量裝置	電子式引伸計
變形示值 相對誤差	≦示值的±0.5%
位移測量裝置	光電編碼器
位移示值 相對誤差	≦示值的±1%
位移分辨力	0.01mm
活塞最大移動速度	70（mm/min）
橫梁調整速度	120（mm/min）
活塞最大行程	250mm
控制方式	手動加載
有效拉伸空間	650mm
有效壓縮空間	550mm
立柱間距	600mm	650mm		750mm	800mm
夾緊方式	液壓自動夾緊
圓試樣夾持直徑	φ6-φ40mm	Φ13-φ60mm	Φ26-φ70mm			Φ26-φ80mm
扁試樣夾持厚度	0-30mm	0-40mm	0-50mm			0-60mm
扁試樣夾持寬度	75mm	75mm	80mm			80mm
上下壓盤尺寸	204*204mm
彎曲支輥間距	600 mm
彎曲支輥寬度	140mm
安全保護裝置	機械限位保護和軟件過載保護
主機外形尺寸	945×654×2186	1010×750×2225	1200×10500×2860			1100×770×26850
主機電源	0.75KW	1KW	1.1KW			1.5KW
油源控制柜外形尺寸	960×630×900	960×630×900	960×630×900			960×630×900
控制柜電源	1.5 KW	2.2 KW	3 KW			5 KW
主機機重量	2600kg	4000kg	5600kg			7500kg

　------------------------------------------------------------------------------------------------------------------

　　延伸閱讀：

　　液壓萬能試驗機鏈條的保養

 　　1.WEW-D系列液壓萬能試驗機主機的下橫梁升降是減速機通過鏈條帶動的，帶動兩根絲杠同步轉動，絲杠原地轉動帶動下橫梁兩邊的傳動螺母同步上下轉動，從而實現下橫梁上升。由于減速機負荷能力有限，因此一定要注意下橫梁只能在空載的情況下移動。

 　　2.對于WEW-D液壓萬能試驗機的鏈條的保養應該注意每半年加一次二氧化鉬，并且要每半年檢查一次鏈條的松緊，以免因鏈條松動導致絲杠轉動不能同步，造成絲杠卡死，損壞實驗儀器WEW-D液壓萬能試驗機的底座前后兩側分別有兩組張緊機構。

 　　3.在對鏈條進行張緊的時候應該首先松開上面的內六螺絲，調節拉桿上的小螺母，是鏈條拉緊，兩個張緊機構配合調節，調整好后在擰緊內六角螺絲，才不會損害實驗儀器。

 　　液壓萬能試驗機的電機種類介紹

 　　WEW-600D、WEW-1000D、WEW-1500D、WEW-2000D液壓萬能試驗機上的電機是通過電磁感應定律實現電能轉換或者傳遞的種裝置，通常電機帶動鏈輪、鏈條，渦輪蝸桿，齒輪等驅動絲杠轉動，使固定絲母帶動橫梁上下移動從而調整試驗空間。常見的電機的分類多達幾十種，可是并不是所有的電機都可以應用于WEW-D液壓萬能試驗機，經過試驗機行業的相關人員的反復試驗，最終適合的主要有以下四種。

 　　1.普通電機：該系列電機即可以用于渦輪蝸桿傳動也可以用于鏈傳動來調試試驗的空間。只不過渦輪蝸桿傳動用的比較多。普遍適用于各種液壓萬能試驗機中，如屏顯式，數顯式，電液伺服式。

 　　2.液壓馬達：將液壓泵提供的液壓能轉變?yōu)闄C械能的能量轉換裝置，因為對油液的污染不敏感、耐沖擊和慣性小等優點，因而特別適用于液壓萬能機中。

 　　該系列產品采用前開式橫梁，比拉力試驗機增大了橫梁的剛性，液壓馬達通過齒輪的傳動，帶動下橫梁上螺母在絲杠上轉動，調整試驗空間。

 　　3.盤式電機：是一種定子在平的基板上，轉子是蓋在定子上的結構，具有體積小、重量輕、結構緊湊、效率高等特點，通常用于油缸下置式，活塞驅動上鉗口座，下鉗口由中橫梁蝸輪蝸桿驅動的機型

 　　4.電機減速器：與普通電機相比，電機減速器主要用于鏈輪鏈條的傳動。在數顯式、屏顯式WEW-D液壓試驗機中較常見。
