一、產品性能特點

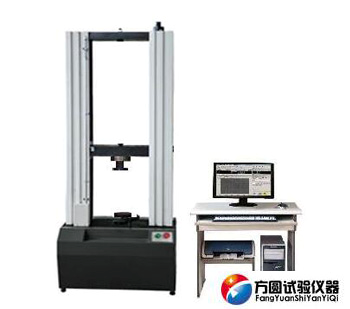

WDW-30QT微機控制鐵礦球團壓力試驗機本試驗機是根據GB/T2611-2007《試驗機通用技術要求》和《電子式萬能試驗機》GB/T 16491-1996標準制造。適用標準：國標、ASTM、等外標準。本機外形美觀、操作方便、性能穩定可靠。



本試驗機滿足《是用于測試球團（球團礦）破碎壓力的專用試驗機，可根據GB/T14201-1993《鐵礦球團抗壓強測定方法》、4700-2007《鐵礦石球團抗壓強度的測定》等標準要求進行測試，用于測量鐵礦石熔燒球團抗壓強度。本機也可用于對其他金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于鑄造、冶金、礦山等行業，可自動計算最大試驗力值、斷裂力值、試驗自動返回等試驗數據，試驗結果自動打印。該試驗機采用交流伺服電動機作為動力源，計算機實時顯示試驗數據、試驗狀態和試驗曲線，對試驗過程的控制是通過計算機自動控制來實現的。



二、 主要技術指標



1. 最大試驗力：30KN



2. 試驗機等級: 1級



3. 試驗力示值允許誤差極限：示值的±1%以內



4. 負荷測量范圍：滿量程的0.4%～100%FS



5. 試驗力示值分辨率：最大試驗力的1/300000



6. 變形測量準確度：優于±0.5%



7. 位移示值極限誤差：示值的±0.5%以內



8. 位移分辨率：0.001mm



9. 位移速度調節范圍：0.05-500mm/min



9. 位移速率控制精度：速率<1mm/min時，設定值的±0.5%以內;



速率≥1mm/min時，設定值的±0.5%以內



14有效試驗寬度：350mm



15.有效試驗空間距離：0-600mm



16.軟件及用戶界面：WINDOWSXP操作環境下的軟件和交互式人機對話操作界面



17.供電電源：220V，50Hz



18.設備凈重：300Kg



四、 試驗機主機配置



 高強度主機一臺（門式框架結構,全噴塑處理）



 進口高精度交流伺服調速系統及交流伺服調速電機各一套



 進口美國世銓傳感器50KN  一支



 臺灣ABBA高精密滾珠絲杠副兩套



 聯想揚天3310商用機計算機一臺



 HP1000，A4彩色噴墨打印機



 試驗機專用日本歐姆龍光電編碼器測量橫梁位



 試驗專用壓縮輔具及碎渣回收裝置一套



 PCI數據采集卡



 基于WINDOWS98/2000/XP操作環境下的試驗機專用測控軟件一套



五、軟件介紹



軟件主界面



軟件數據處理界面及報表格式



（二）軟件概述



 基于WINDOWS操作平臺，軟件操作簡單、功能強大，人機對話式結構。采用標準的WindowsXP風格，操作簡單易學



 軟件采用模塊化設計，不同的試驗類型創建，試驗控制以及數據分析都有獨立的模塊，與主程序分離。可以適應多種試驗類型的試驗控制和數據處理



 試驗數據可由用戶自行添加，個數不限，采用模板方式新建試驗記錄，方便快捷



 自動完成試驗過程、判斷破型，自動記錄保存試驗數據。所有試驗數據以國際通用的XML格式保存



 高效的試驗數據管理功能，能按多種方式實現試驗數據的快速查詢、加載與刪除



 試驗結束系統自動分析、統計試驗結果，分析方式可由用戶自行設定



 靈活的報表編輯功能，為用戶提供了面向圖形排版的專用報表編輯工具，簡單易學，能方便的打印試驗曲線及相關圖片、文字



 用戶可根據需要對試驗數據進行刪除



 用戶可以根據需要改變分析方法，數據可以根據本身需要自行修改修約方式



 專用的數據庫管理庫模塊



 同時記錄力-時間，變形-時間、位移-時間試驗曲線，可隨時切換觀察，任意放大縮小，水平或垂直移動，實時高速采樣



 提供多種報表打印接口，用戶可根據需要編輯任何格式的報表



 試驗數據采用標準數據庫管理方式，自動保存所有試驗數據和曲線



試驗過程中實時顯示試驗曲線，試驗完成后試件的測試數據、曲線和試件信息都會在這操作窗口中顯示出來。



（三）軟件集成的部分國家標準或試驗方法



該套控制軟件現在已經集成了100多種金屬及非金屬國家標準或試驗方法，可以滿足客戶的多方面試驗的需要，試驗報告方法可以根據客戶的需隨時進行定制和更新，這樣可以為客戶帶來極大的使用方便。



（四）數據查詢窗口



可對歷史試驗數據進行數據庫查詢，只需輸入一定的條件，可以把試驗數據立即找到。



（五）自動標定窗口



力值和變形可以自動標定，在我們調試完成后，如果用戶感覺示值不準或者測控參數被改動，只需點擊自動校正按鈕，系統參數就會恢復到調試時的狀態。



（六）系統的調零采用數字化設計



只需用鼠標操作就可以對兩個采集通道進行調零，系統一般只需一次調零即可，在正常使用情況下，系統會自動回到真正的零點。



（七）批量數據處理及批量報告打印窗口



可對一批同類試件進行匯總分析，對測控數據進行對比并計算平均值，可以對試件進行成批匯總打印。我們可以為客戶定制特殊的試驗報告。這些只是多種形式的幾個代表。試驗報告也可根據用戶要求進行編輯打印并具有相關處理軟件（批量處理、控制編程器、MaxDoc報表處理器、MaxXls報表處理器等）

驗收，安裝，調試及培訓



1、驗收



設備先進行預驗收，然后再進行驗收，預驗收在供貨方進行，驗收在訂貨方進行。



驗收標準：按使用說明書及協議書作為驗收依據



2.安裝調試



設備達到后，訂貨方在供方指導下完成安裝就位，調試供方負責



3.人員培訓



在預驗收后，供貨方負責對訂貨方人員進行技術培訓，做到培訓者能掌握試驗機培訓，調整和基本故障



方圓質量承諾



設備在訂貨方正式驗收合格后，視為正式交貨，設備三包期為正式交貨之日起一年。在三包期內，供貨方對設備出現的各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。
