一、產品概述：

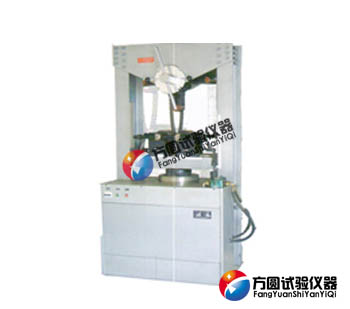

　　該HWD-40多頭彎曲試驗機可對各種鋼材0-1800進行冷彎試驗的專用設備，在各鋼鐵廠、質檢站、科研、大專院校等單位的力學實驗，對鋼板、螺紋鋼、圓鋼、鋼材焊接件等，我們依據GB/T232-1999《金屬材料彎曲試驗方法》進行專門設計，該技術已獲國家專利。

　　二、功能特點：

　　1、多頭式裝夾上壓頭：鋼材進行冷彎試驗，須根據試樣規格選擇不同的壓頭。本機采用多工位插槽式安裝壓頭設計，操作者可以同時將經常使用的四種壓頭安裝其上，更換時只需轉動手輪即可輕松完成工作。

　　2、新型彎曲支座：冷彎試驗的效果取決于彎曲支座的功能。本機專利技術采用大直徑、可轉動支輥、并且兩支輥拉桿直接連接支輥的中心。使其達到合理的受力狀態，彎曲效果理想。當需要調整時操縱杠桿一推而就，十分方便。

　　3、自動取樣裝置：本專利設計有自動取樣裝置，當試驗完成后，試樣會被自動取出。

　　4、本機采用人性化和專業化理念設計。油缸升降速度快，因而工作效率成倍提高。不用作基地，不需調試，看了說明就會用，質量穩定，性能可靠，歡迎自帶試樣前來試驗。

　　三、技術規格及參數：

　　最大彎曲力：    300KN

　　試樣規格：      40*300(mm)

　　壓頭直徑：      Φ3-Φ200(mm)

　　彎曲角度：      0-1800

　　系統壓力：      20-25mpa

　　電機功率：      380v  2.2kw

　　升降速度：      250-300mm/min

　　重量：          1000kg

　　外形尺寸：      1800*810*500（mm）

　　------------------------------------------------------------------------------------------------------------------

　　延伸閱讀：

　　功能說明

　　1、自動清零：計算機接到試驗開始指令，測量系統便自動清零。

　　2、自動返車：自動識別試驗斷裂后，活動橫梁自動高速返回初始位置。

　　3、自動存盤：試驗數據和實驗條件自動存盤，杜絕因突然斷電忘記存盤引起的數據丟失。

　　4、測試過程：試驗過程及測量、顯示、分析等均由微機完成。

　　5、顯示方式：數據和曲線隨試驗過程動態顯示。

　　6、結果再現：試驗結果可任意存取，可對數據曲線再分析。

　　7、曲線遍歷：試驗完成后，可用鼠標找出試驗曲線逐點的力值和變形數據，對求取各種材料的試驗數據方便實用。

　　8、結果對比：多個試驗特性曲線可用不同顏色疊加、再現、放大、呈現一組試樣的分析比較；

　　9、曲線選擇：可根據需要選擇應力應變、力時間、強度時間等曲線進行顯示和打印；

　　10、批量試驗：對參數相同的試驗一次設定后可順次完成一批試樣的試驗；

　　11、試驗報告：（可根據客戶需要）

　　拉伸：最大力、拉伸強度、斷裂伸長率、彈性模量等。

　　彎曲：最大力、彎曲強度、撓度、彈性模量等。

　　壓縮：最大力、壓縮強度、屈服強度、彈性模量等，也可按用戶要求的格式對試驗報告進行編程和打印；

　　12、限位保護：具有程控和機械兩級保護；

　　13、過載保護：當負載超過額定的10%時自動停機；

　　緊急停機：設有急停開關，用于緊急狀態切斷整機電源；

　　自動診斷：系統具有自動診斷功能，定時對測量系統，驅動系統進行過壓，過流、超溫等到檢查，出現異常情況即刻停機；

　　14、實現主機和微機獨立操作；

　　操作步驟流程

　　1.彎曲機構的桿轉到左手邊的極限處(與黑色旋鈕相對)。此動作松開圓柱的貯槽。將所需的圓柱放到槽中，將測試片垂直插入到圓柱和壓力輥軸之間(涂層面對著彎曲柱)，并推入下端的夾緊裝置之間。夾緊單元可以調節，但在此時期，夾裝置不應完全鎖緊。拉動黑色的旋鈕，通過導向輥，和夾緊單元一起滑動插入的測試片，使它的位置對著圓軸。然后完全鎖緊黑色的旋鈕，確保夾緊單元和測試板固定在此位置。

　　2.旋轉彎曲桿上的螺絲，壓力輥便作用于測試片上，圓軸則在下方，轉動彎曲桿，直到其達到儀器右手邊的極限位。此運動將引起測試片圍繞選定圓軸彎曲。

　　3.彎曲過程需在一個平穩的運動中進行，時間為1~2秒。
