一、產品介紹：

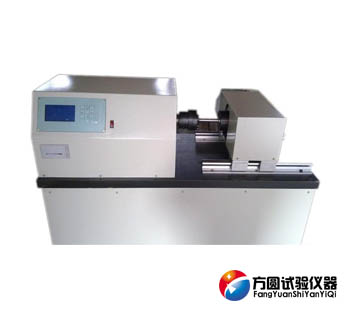

　　NDS系列數顯式扭轉試驗機本試驗機是根據GB/T2611-2007《試驗機通用技術要求》和GB/T10128-1998 《金屬室溫扭轉試驗方法》標準制造。適用標準：國標、ASTM、等外標準。本機外形美觀、操作方便、性能穩定可靠。

 　　濟南方圓試驗機公司生產的微機控制扭轉試驗機結合國外先進控制技術、精美的外觀設計。采用臺灣ABBA公司高精度超寬直線導軌和超厚主機鋼板構成高強度主機，應用臺灣東元交流伺服電機做為輸出動力源傳遞給高效擺線針輪減速系統從而實現了高性能的扭矩和扭轉角度的輸出和控制。

 　　NDS系列數顯式扭轉試驗機控制系統采用全新全數字采集系統及高精度扭矩傳感器構成測量系統?？蓪崿F自動求取最大扭矩、抗扭強度等數據和指標。本機無污染、噪音低，效率高，具有較寬的調速范圍。本機適用于各種金屬、非金屬及復合材料的扭轉性能指標的測試，完全符合國家相關標準的要求。

 　　該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、汽車制造、減震系統等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

 二、NDS系列數顯式扭轉試驗機主要技術指標：

　　1.最大動態試驗扭矩：20Nm、50Nm、100Nm、200Nm、500Nm、1000Nm、2000Nm；

 　　2.試驗扭矩示值誤差：正、反兩方向≤±1%

　　3.試驗扭矩重復性示值誤差：正、反兩方向≤1%

　　4.最大扭轉角度范圍：0～±36000 （±36000范圍內任意設置）；

 　　5.有效試驗空間：600mm；（0～600mm范圍內任意手動調節）

 　　6.試驗機主軸中心高度：260mm；

 　　7.兩夾具間同軸度精度：600mm范圍內≤Φ0.2mm

　　8.扭轉角度分辯率：0.10；

 　　9.試驗速度：0.0005～5r/min 任意設定；

 　　10.電壓電壓：AC220V 50Hz

　　11.主機尺寸：1500×800×1250（mm）主軸中心距地面高度760mm

三、設備配置：

　　l 高強度扭轉主機一臺

 　　2 交流伺服調速系統和交流伺服調速電機各一套

 　　3 臺灣ABBA精密導軌兩副

 　　4 精密減速系統一套

 　　5 高精度扭鉅傳感器一支

 　　6 專用扭轉加持輔具一套

 　　7 扭轉試驗機專用試驗測控顯示系統一套

　------------------------------------------------------------------------------------------------------------------

　　延伸閱讀：

 　　NDS數顯式扭轉試驗機之逐級加載法

 　　試驗時，首先對試樣施加預扭矩，預扭矩一般不超過預期規定非比例扭轉應力τp0.015的10%。裝上扭轉計并調整零點。在相當于規定非比例扭轉應力τp0.015的70%～80%以前，施加大等級扭矩，以后施加小等級扭矩，小等級扭矩應相當于不大于lOMPa的切應力增量。讀取各級扭矩和相應的扭角。讀取每對數據對的時間以不超過10s為宜。從各級扭矩下的扭角讀數中減去計算得到的彈性部分扭角，即得非比例部分扭角。施加扭矩直至得到非比例扭角等于或稍大于所規定的數值為止。

 　　NDS數顯式扭轉試驗機工作環境

 　　1、在室溫10°C～35°C范圍內，相對濕度≤80%；

 　　2、在穩固的基礎或工作臺上；

 　　3、在無震動及周圍無腐蝕性介質的環境中；

 　　4、在實驗過程中，試件承受了扭矩測力指針已經轉動之后，就不能夠改變量程選擇旋鈕。

 　　5、急停開關是機器異常時緊急狀況下使用，不能做為停止按鍵使用

 　　6、使用V形夾頭夾持試件時，必須夾緊，避免試驗過程中試件打滑。

 　　7、試驗時，若發現異?，F象，應立即停機，查處故障原因，待修復后方可重新起動。

 　　8、手輪開關在NDS數顯式扭轉試驗機的校準機器或者并盤的情況下關閉使用

 　　9、擰動加載速度調節旋鈕時要緩慢進行，即先用低速加載，達到一定變形后，再調到所需速度進行加載。
