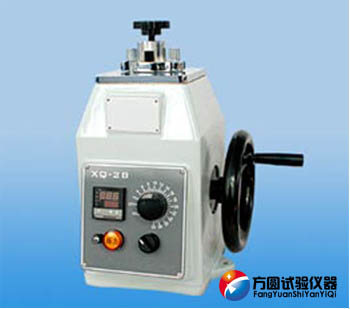

XQ-2B型金相試樣鑲嵌機（以下簡稱鑲嵌機）適用于對不是整形、不易于拿的微小金相試樣進行熱固性塑料壓制。成形后可方便地進行試樣磨拋操、也有利于在金相顯微鏡下進行顯微組織測定。

　　技術指標：

　　試樣壓制直徑：φ22 φ30 φ45

　　加熱器規格：220V 650W

　　外形尺寸：400×290×400

　　機器重量：33KG

　　工作環境要求：

　　1、海拔高度不超過1000米；

　　2、周圍介質溫度不超過+40攝氏度，不底于-10攝氏度；

　　3、空氣在相對濕度不大于85%（在20攝氏度時）；

　　4、沒有明顯的振動和顯顛簸；

　　5、周圍沒有導電壓塵埃、爆炸性氣體、及能嚴重破壞金屬和絕緣的腐蝕性氣體。



　　XQ-2B試樣金相鑲嵌機使用方法：



　　旋轉機體外手輪，通過一對傘齒輪帶動機體內絲桿使壓制試樣的下模在剛模套內上下移動，熱因性塑料連同鑲嵌的試樣的試樣在加熱的條件下成形。金相試樣鑲嵌機試樣制備過程中的成形壓力由固定在集體內的彈簧自動補償、試樣壓制的壓力可由信號燈給以指示。

　　金相試樣鑲嵌機配置數顯溫控器，從而實現了實時溫度顯示和溫度自主設定，配置定時器，又從而實現了制樣的半自動化，金相試樣鑲嵌機大大提高了工作效率。每次鑲嵌制樣時間8-10分鐘，金相試樣鑲嵌機可獲得光滑如鏡的理想試樣。



　　------------------------------------------------------------------------------------------------------------------

　　延伸閱讀：



　　金相試樣的鑲嵌

　　在金相試樣的制備過程中，有許多試樣直接磨拋（研磨、拋光）有困難，所以應進行鑲嵌。經過鑲嵌的樣品，不但磨拋方便，而且可以提高工作效率及試驗結果準確性。通常進行鑲嵌的試樣有：形狀不規則的試件；線材及板材；細小工件；表面處理及滲層鍍層；表面脫碳的材料等。樣品鑲嵌的常用方法有：

　　1．機械鑲嵌法：機械鑲嵌法系試樣放在鋼圈或小鋼夾中，然后用螺釘和墊塊加以固定。該方法操作簡便，適合于鑲嵌形狀規則的試樣。

　　2．樹脂鑲嵌法：樹脂鑲嵌法是利用樹脂來鑲嵌細小的金相試樣，可以將任何形狀的試樣鑲嵌成一定尺寸的試樣。樹脂鑲嵌法可分為熱壓和澆注鑲嵌法兩類。

　　a.熱壓鑲嵌法，熱壓鑲嵌法是將聚氯乙烯、聚苯乙烯或電木粉經加熱至一定溫度并施加一定壓力和保溫一定時間，使鑲嵌材料與試樣緊固地粘合在一起，然后進行試樣研磨。熱壓鑲嵌需要用鑲嵌機來完成。

　　b.澆注鑲嵌法，由于熱壓鑲嵌法需要加熱和加壓，對于淬火鋼及軟金屬有一定影響，故可采用冷澆注法。澆注鑲嵌法適用于不允許加熱的試樣、較軟或熔點低的金屬，形狀復雜的試樣、多孔性時試樣等。或在沒有鑲嵌設備的情況下應用。時間證明采用環氧樹脂較好，常用配方為：環氧樹脂90g，乙二胺10g，還可以加入少量增塑劑（磷苯二甲酸二丁脂）。按以上配比攪拌均勻，注入事先準備好的金屬圈內，圈內先將試樣安置妥當，約2～3h后即可凝固脫模。
