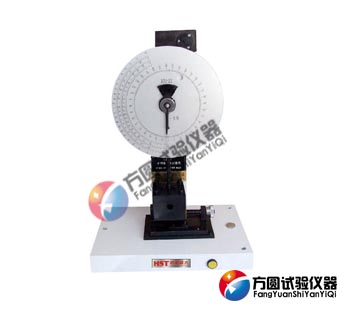

XJU系列懸臂梁沖擊試驗機主要技術參數完全符合IS0 180、GB／T 1843、GB／T 2611、JB／T 8761等標淮，適用于硬質塑料、增強尼龍、玻璃鋼、陶瓷、鑄石，電絕緣材料等非金屬材料沖擊韌性的測定。本機是一種結構合理、造型美觀、操作方便、數據準確的檢測儀器。

　　型號分類：

　　產品型號按沖擊能量可分為：XJU-5.5型和XJU-22型，并可實現懸臂梁沖擊全能量或任意能量的任意組合。

　　技術參數：

　　型    號 XJU-5.5系列/XJU-22系列

　　沖擊速度 3.5 m／s

　　擺錘能量 0.6J、1J、2.75J、5.5J、11J、22J

　　擺錘揚角 160°

　　刀刃圓角半徑 R=0.8±0.2mm

　　刀刃至鉗口上面距離 22±0.2mm

　　沖擊刀刃夾角 30°±l°

　　擺錘空沖擊能量損失 2.75J、5.5J：1％ 0.5％



　　------------------------------------------------------------------------------------------------------------------

　　延伸閱讀：



　　XJU懸臂梁沖擊試驗機注意事項

　　1.試驗前試樣應在規定環境（環境溫度為23℃，空氣相對濕度50%）下調節一段時間（PP/PE調節16小時，PS/ABS調節4小時），也可以按產品標準規定或有關方面協商其他條件處理。

　　2.試驗時應注意人身安全和XJU懸臂梁沖擊試驗機安全。

　　3.記錄試驗結果時，應注明擺錘的公稱能量以及試驗樣條的破壞類型。

　　XJU懸臂梁沖擊試驗機操作規程

　　1.應把XJU懸臂梁沖擊試驗機牢固地固定在底座上，底座的質量至少為所用最重擺錘質量的40倍。該底座應能調節，使擺錘和虎鉗的方向符合規定。并檢測是否安裝水平（如不水平需調節設備置水平位置）。

　　2.根據試樣的沖擊韌性，選用適當能量的擺錘。所選用的擺錘，應使斷裂所消耗的能量在擺錘總儲量的10%-90%。

　　3.在試驗前應使擺錘處于鉛錘位置，并檢查XJU懸臂梁沖擊試驗機被動指針是否與主動指針靠緊。被動指針指示的位置是否處于最大能量處（同一條直線上水平目視，如兩指針不靠緊或被動指針不處于最大能量處需調整指針的位置）。

　　4.調整好指針的位置后，將擺錘上揚至支錘軸處，空擺一次，觀察被動指針的位置，判斷損失能量是否超差（如果損失能量超差，則需調整至損失能量允許范圍內）。

　　5.松開旋轉手輪準備裝試驗樣條（樣條厚度為10mm時需加厚度調整塊，樣條厚度為12.7mm時則不用加厚度調整塊）。使用對中樣板將試驗樣條校準后，轉動旋轉手輪，使試驗樣條夾緊。同時記下手輪刻度線的位置，以確保相同厚度的一批樣條具有相同的夾力。

　　6.對XJU懸臂梁沖擊試驗機做好上述準備工作后。按下按鈕開關放擺沖斷試驗樣條，沖擊完成后，記錄刻度盤上被動指針?biāo)傅臎_斷功的數值。
