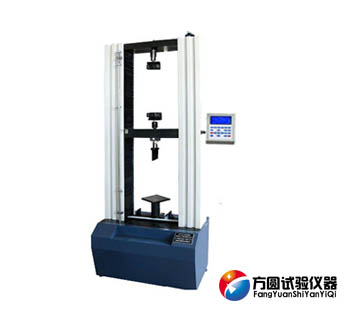

WDS系列數顯保溫材料試驗機是專門針對復合砂漿保溫系統、聚苯板薄抹灰外墻保溫系統、硬質聚氨脂發泡復合板外墻保溫系統及其它外墻保溫系統及屋面保溫材料進行各種理化性能試驗測試研制的。系統采用微機閉環控制，具有寬廣準確的加載速度和測力范圍，對載荷、位移的測量和控制有較高的精度和靈敏度。該設備適用于金屬、膠粘劑、管材、型材、航空航天、石油化工、防水卷材、電線電纜、紡織、纖維、橡膠、陶瓷、食品、醫藥包裝、土工布、薄膜、木材、紙張等制造業以及各級產品質量監督部門，同時還適用于大中專院校進行教學演示工作。外墻保溫材料試驗機可針對砂漿,膠粉,保溫板,網格布等保溫系統做膠黏強度拉伸,壓縮,拉伸,抗折性能試驗測試。



　　二、試驗項目：



　　保溫材料試驗機用于保溫系統的試驗項目

　　膨脹聚苯乙烯板抹面膠漿：拉伸粘結強度；落球沖擊試驗

　　膨脹聚苯乙烯板膠粘劑（與水泥砂漿）：拉伸粘結強度

　　膨脹聚苯乙烯板膠粘劑（與聚苯板）：拉伸粘結強度

　　蒸壓加氣混凝土用砌筑砂漿與抹面砂漿：水泥砂漿抗壓強度；石膏砂漿抗壓抗折按JC/T517；剪切粘結強度

　　混凝土界面處理劑：剪切強度；拉伸粘結強度

　　膨脹聚苯板薄抹灰外墻保溫系統：薄抹灰外保溫系統抗沖擊強度（落球試驗）；膠粘劑拉伸粘結強；抹面膠漿拉伸粘強度；抹面膠漿抗壓/抗折強度；開裂應變強度

　　混凝土界面處理劑：剪切強度；拉伸粘結強度

　　膨脹聚苯板薄抹灰外墻保溫系統：薄抹灰外保溫系統抗沖擊強度（落球試驗）；膠粘劑拉伸粘結強度；抹面膠漿拉伸粘強度；抹面膠漿抗壓/抗折強度；開裂應變強度；膨脹聚苯板垂直于板面方面抗拉強度

　　陶瓷墻地磚：水泥基膠粘劑拉伸膠粘強度；膏狀乳液膠粘劑壓縮剪切膠粘強度；反應型樹脂膠粘劑壓縮剪切膠粘強度；膠粘劑試驗用混凝土板表面拉伸強度。



　　三、WDS系列數顯保溫材料試驗機適用標準：



　　JC/T992-2006《墻體保溫用膨脹聚乙烯板膠粘劑》

　　JC/T993-2006《外墻外保溫用膨脹聚乙烯板抹面膠漿》

　　JC/T547-2005《陶瓷地磚膠粘劑》

　　JC149-2003《膨脹聚苯板薄抹灰外墻外保溫系統》

　　JC890-2001《蒸壓加氣混凝土用砌筑砂漿與抹面砂漿》

　　JC/T907-2002《混凝土界面處理劑》

　　JG158-2004 《膠粉聚苯顆粒外墻外保溫系統》

　　JG/T3049-1998《建筑室內用膩子》

　　JG/T229-2007《外墻外保溫柔性耐水膩子》

　　JC/T984-2005《聚合物水泥防水砂漿》

　　DBJ01-38-2002《外墻外保溫施工技術規程 聚合物水泥砂漿膠粘劑》

　　DBJ/T01-50-2002《外墻外保溫施工技術規程 柔性耐水膩子》



　　四、主要技術指標：



　　1、 最大試驗力：    10KN  20KN  50KN  100KN

　　2、 測 量 范 圍：   最大試驗力的1%—100%

　　3、 試驗機精度級別：1級

　　4、 試驗力準確度：  優于示值的±1%

　　5、 位移測量：      分辨率為0.01mm

　　6、 變形準確度：    優于±1%

　　7、 調 速 范 圍：   1-300mm/min

　　8、 試 驗 空 間：   600mm

　　9、 主 機 形 式：  門式框架結構

　　10、主 機 尺 寸：  660×420×1700mm

　　11、重       量：  約450Kg

　　12、工作環境：室溫～45℃，濕度20%～80%



　　------------------------------------------------------------------------------------------------------------------

　　延伸閱讀：



　　WDS系列數顯保溫材料試驗機搬運與裝機說明

　　1、搬運：本儀器試驗機運輸時應避免碰撞，上方夾具處不可強力推拉，控制板處不可抬拉。不能橫臥放置。長途運輸應有包裝箱防護,并采取防雨防潮措施,試驗機儲存時應放在防雨防潮防曬的環境中。使用過的試驗機應擦試后涂防銹油進行防銹處理后儲存。

　　2、安裝:a.室溫在10~35℃范圍內；室內相對濕度<80%；周圍無震動,無腐蝕性介質和無較強電磁場干擾；穩固的工作平臺或堅固的水泥地面；電源電壓220V±10%。

　　試驗機放在平臺或水泥地面上,通過調整機器底座下的調整螺釘調整試驗機的水平度,試驗機橫梁水平度不大于0.2/1000,調整完畢應將調整螺釘上螺母擰緊。首先檢查電源是否匹配,然后檢查試驗機與控制器以及電腦等連接線是否接好,無誤后再開啟電源。

　　WDS系列數顯保溫材料試驗機的操作規程

　　1、啟動電源總開關，使電源通過本機各控制面板。

　　2、正確裝置試片，其夾具之選須適當，依試品材料之種類選用夾具，試片先夾于上夾具后，啟動馬達使中聯板上之下夾具提升到適當夾位置夾持試片，試片夾持時不能受張力或壓迫，以免影響測試結果。

　　3、欲試驗前，調整上、下行程并設定極限開關旋扭至所需之范圍上下限位置，使橫梁板至此位會觸動極限開關而停機。

　　4、啟動測試軟件,設定試驗所需的速度。

　　5、并將數據歸零，準備接受測試。

　　6、啟動馬達使中聯板下降開始測試，此時使開始顯示出試件拉力數值，直到試件斷裂時，荷重保持最大值, 記錄數值后，取下斷裂試件，再依上述方法夾持試件及測試軟件數值歸零后即可再測試，若測試已完成，請關掉電源。
