- 產品介紹

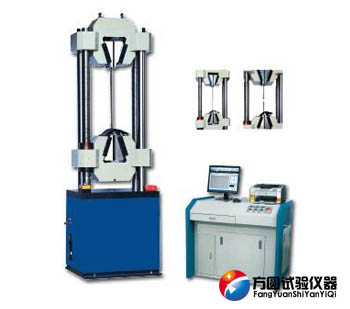

WEW-L型微機屏顯鋼絞線試驗機主要包括WEW-600L和WEW-1000L兩種型號，專用于預應力鋼絞線的力學性能試驗，本機配有聯想計算機、惠普打印機、大標距電子引伸計、光電編碼器及功能齊全的通用試驗軟件，可以非常方便地完成試驗功能；另配有鋼絞線專用加長鉗口確保試樣中間斷裂。從而進一步提高試驗成功率。試驗結果可以查詢和打印（力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間）六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，祥見軟件說明。可測定鋼絞線的抗拉強度、規定非比例延伸強度、彈性模量、延伸率等力學性能。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設備。
方案描述：
1、主機
主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮試驗空間位于主機下橫梁和工作臺之間。
2、傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
3、液壓系統
WEW-600L/1000L屏顯鋼絞線試驗機油箱內的油經過過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由于油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。
4、控制系統
4.1 功能簡介
支持進行拉伸、壓縮、剪切、彎曲等試驗；
支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；
支持試驗參數自定義；
采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
程序自帶強大試驗分析功能；
程序支持分級管理兩級（管理員、試驗員）用戶管理權限；
4.2 軟件描述
4.2.1、主界面集多功能于一體，程序主界面包括：系統菜單區、工具欄區、示值顯示面板、速度顯示面板、試驗參數區、試驗過程區、多圖曲線區、結果處理區、試驗信息區。
4.2.2、曲線繪制：軟件系統提供豐富的試驗曲線顯示。如力-位移曲線，力-變形曲線，應力-位移曲線，應力-變形曲線，力-時間曲線，變形-時間曲線。
4.2.5、試驗分析：可根據用戶要求自動求取，ReH 、ReL、Fm、Rp0.2、Rt0.5、Rm、E等試驗結果。
4.2.6、試驗報告界面：軟件操作系統提供強大的報表處理功能，客戶可根據自己需要打印出自己需求的試驗報告。試驗數據可存儲、打印、再分析。
5 安全保護裝置
當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
當活塞升起達到上極限位置時，行程保護，油泵電機停機。
三、主要技術參數：
| 產品名稱 | 微機屏顯式鋼絞線拉力試驗機 | |||
| 產品 型號 | WEW-600L | WEW-1000L | ||
| 結構形式 | 油缸下置式主機結構 | |||
| 最大試驗力(KN) | 600 | 1000 | ||
| 試驗機級別 | 1級 | |||
| 試驗力測量范圍 | 2%-100%FS | |||
| 試驗力示值相對誤差 | ≤示值的±1% | |||
| 力分辨率 | 1/30000 | |||
| 變形測量裝置 | 電子式引伸計 | |||
| 變形示值相對誤差 | ≤示值的±0.5% | |||
| 位移測量裝置 | 光電編碼器 | |||
| 位移示值相對誤差 | ≤示值的±1% | |||
| 位移分辨率（mm） | 0.01 | |||
| 橫梁調整速度（mm/min） | 120 | |||
| 活塞最大行程（mm） | 250 | |||
| 控制方式 | 手動加載 | |||
| 安全保護裝置 | 機械限位保護和軟件過載保護 | |||
| 有效拉伸空間 （mm） | 1000 | 1100 | ||
| 有效壓縮空間（mm） | 600 | |||
| 夾持方式 | 液壓自動夾緊 | |||
| 活塞最大移動速率（mm/min） | 60 | |||
| 立柱間距（mm） | 540mm | 650mm | ||
| 鋼絞線夾持直徑（mm） | ∮9-∮24 | ∮9-∮30 | ||
| 上下壓盤尺寸（mm） | 204*204 | |||
| 主機外形尺寸（mm） | 830*580*2550 | 1060*660*2950 | ||
| 主機電源（kw） | 0.55 | 0.75 | ||
| 油源控制柜外形尺寸（mm） | 580*550*1280 | 580*550*1280 | ||
| 控制柜電源（kw） | 1.5 | 1.5 | ||
| 主機重量（kg） | 3000Kg | 4500Kg | ||
延伸閱讀：
WEW-L微機屏顯鋼絞線試驗機加載和標定裝置解析
1.加載裝置
由兩級同步帶減速單元，一級行星輪減速機，絲杠螺母副組成。
試驗機工作時，松弛試驗機的伺服電機根據測控單元發出的電信號轉動，通過二級減速帶動螺母旋轉，從而迫使絲杠上下運動，實現加載或空間調整動作。因絲杠是自鎖的，這樣在電機停止厚，可保持其位移為一個常數，從而可測量力與時間，應力與時間的變化關系。安裝在底座內部的限位開關限制了絲杠的最大行程，起到安全保護作用。
2.標定裝置
為便于力值標定，松弛試驗機一般配置反向架，反向架由承載盤及拉桿組成。工作時，首先將承載盤與拉桿穿在一體，然后拉桿與拉伸及具體連接，連接時要保證承載盤的最終位置處于水平狀態。
WEW-600L/1000L微機屏顯鋼絞線試驗機操作步驟
1.使用前首先要確定周圍環境是否安全，如周圍無腐蝕介質，無電磁干擾，無沖擊振動源干擾；試驗環境溫度20±2℃，10小時溫度波動不得大于±0.5℃，相對濕度不大于80％；電網電壓波動不超過額定電壓的±10％ ，并有良好的接地線；
2.在環境安全的情況下，連接各個電源線，打開WEW-600L/1000L微機屏顯鋼絞線試驗機的主機電源及控制測量系統。若實驗空間較大，可先通過上升、下降來調節橫梁的位置，為試樣的安置做準備。
3.安裝試樣，安裝試樣時用戶可根據自己的習慣進行安裝，即可先安裝上試樣，也可先安裝下試樣。
4.試樣安裝完畢后，在WEW-600L/1000L微機屏顯鋼絞線試驗機軟件上輸入各試驗參數，選擇初始應力，根據鋼絞線的大小，選擇極限應力的70%或80%作為初始應力。
5.實驗開始，試驗系統就可以按照標準要求在3-5分鐘內將鋼絞線加載公稱最大力的70%或80%，保持1分鐘內自動開始記錄試驗數據、到達設定時間后自動終止試驗。
6.待試驗結束后，打印試驗數據，卸載鋼絞線等試樣，通常試驗要求中都要做好多組試驗。用戶按照上面的步驟循環操作即可。如果所有的實驗都完畢后，打掃現場，對某些部位進行潤滑，為下次實驗準備。
