- 產品介紹
一、概述：
巖石電動應力式直剪儀是按國家標準《公路工程巖石試驗規程》（JTG F41-2005）、《水利水電工程巖石試驗規程》（SL264-2001）的規定而研制的，主要適用于巖石結構面（如節理面、層里面、片里面、辟裂面等位置）、巖石本身及混凝土或砂漿與巖石膠結面的直剪試驗，以及混凝土與其他材料結合面抗剪斷強度試驗。其結構性能完全符合試驗規范要求。
二、主要技術參數：
1、法向額定壓力： F≤500KN
2、切向額定壓力： F≤500KN
3、法向空間 ： ≤450mm
4、橫向空間 ： ≤200mm
5、剪切載荷速度V：0.1~35KN/S（可設定）
6、載荷指示精度：0.01KN
7、位移測量：微機采集（0.001mm）。
8、加載方式：電動液壓。
9、控載方式：微機控制與手動無級調速雙控制系統。
10、工作電壓: 380V/220V
11、配置：配聯想品牌電腦(揚天)，17英寸液晶顯示器，HP品牌彩色打印機
12、整機重量 :1300Kg
13、外形尺寸 : 1100x850x1980mm
三、主要特點：
1、電腦自動控制，即速度、力值、位移等參數均在電腦中控制顯示，并在數據庫中自動進行分析、計算。
2、試驗過程實時記錄試驗曲線，顯示并保存，高速采樣；
3、數據、報表處理功能，為用戶提供了面向圖形排版的專用報表編輯工具，具有操作靈活、簡單易學的特點，能方便的打印試驗曲線及試驗值；
4、報表可出具：剪應力-剪切位移曲線，剪應力-法向位移，剪應力-法向應力曲線（出具：C-Φ值），可同時顯示應力-應變曲線，力-時間，力-位移等曲線，曲線上特征點可以隨意提取。
5、實時顯示當前法向、切向上的力值，峰值，試驗過程信息，當前位移等。
6、軟件設有位移、力值自動清零系統，消除了人為讀表誤差不一等因素。
7、設有過載保護，當力值或位移超出試驗機額定理論值，自動卸載并停止試驗。
8、每組試驗的面積，高度，環境溫度等參數可根據實際情況更改或填寫。
9、雙套系統控制，即手動控制系統和電腦自動控制系統。更換方便，保證了電腦病毒，不能正常開機等客觀因素存在時，工作不受影響。
10、位移測量采用四塊位移計對角測量，數據實時傳送到計算機中。
11、試驗過程可以由操作員根據實際情況現場編輯，寫程序簡單、方便。
12、保壓點可以任意多點設定，每階段速度任意設定，保壓時間任意設定，達到預設條件后自動切換到下一階段。
13、可以完成法相額定壓力下的單軸抗壓等具有抗壓特性的多種試驗。

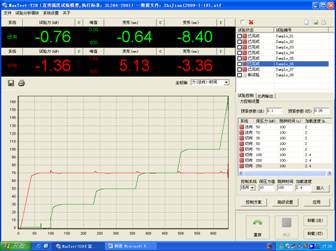

四、主操作界面：
五、配套直剪盒：在儀器能力允許范圍內，直剪盒相關尺寸可根據客戶要求配置2套。
